Фильтрующая колонна — это напорный корпус, внутри которого размещается фильтрующий материал. В зависимости от загрузки и схемы водоподготовки колонна может задерживать механические примеси, удалять железо и марганец, снижать жёсткость, убирать хлор, запахи и часть органических соединений. Однако одинаковый корпус 1054 может работать совершенно по-разному: производительность умягчителя, обезжелезивателя и угольного фильтра определяется не только размером баллона, но и свойствами загрузки, клапана, насоса и источника воды.
Материал обновлён 26 августа 2026 года и подготовлен техническими специалистами «Техники потока» на основе практики подбора, сборки и обслуживания колонных систем водоочистки.
Что означают цифры в размере фильтрующей колонны
Типоразмер корпуса обычно обозначают четырьмя цифрами. Первые две указывают номинальный диаметр, вторые — номинальную высоту в дюймах. Например, 1054 означает корпус диаметром около 10 дюймов и высотой около 54 дюймов.
- 0844: диаметр около 8″, высота около 44″;
- 1054: диаметр около 10″, высота около 54″;
- 1252: диаметр около 12″, высота около 52″;
- 1354: диаметр около 13″, высота около 54″;
- 2162: диаметр около 21″, высота около 62″;
- 3672: диаметр около 36″, высота около 72″.
Колонна, корпус, баллон и колба: в чём разница
В разговорной речи эти названия часто смешивают, но при подборе оборудования полезно разделять понятия.
- Корпус или баллон
- Пустая напорная ёмкость, обычно с внутренним полиэтиленовым вкладышем и наружным армированием стекловолокном.
- Фильтрующая колонна
- Корпус, укомплектованный распределительной системой, фильтрующей загрузкой и ручным либо автоматическим клапаном.
- Колба картриджного фильтра
- Разборный корпус для сменного картриджа Slim Line или Big Blue. Он работает по другому принципу и не является засыпной колонной.
- Готовая колонная система
- Одна или несколько колонн с клапанами, загрузками, байпасом, дренажом, а при необходимости — солевым баком, аэрацией, дозированием реагента и автоматикой.
Пустые корпуса представлены в разделе корпусов засыпных фильтров, а готовые решения — в категории колонн с фильтрующей загрузкой.
Основные виды фильтрующих колонн
Колонны механической и осадочной фильтрации
Предназначены для снижения мутности и удаления песка, ила, ржавчины и других взвешенных частиц. В них применяют кварцевый материал, многослойные засыпки и материалы с высокой грязеёмкостью. Такая колонна защищает последующие ступени, но не удаляет растворённую жёсткость и сама по себе не превращает воду в питьевую.
Обезжелезиватели и системы удаления марганца
Используют каталитические или сорбционно-каталитические материалы. Для растворённого двухвалентного железа часто требуется предварительное окисление кислородом, гипохлоритом или другим разрешённым реагентом. Выбор технологии зависит от pH, щёлочности, железа, марганца, сероводорода, органики и доступного промывочного расхода. Простая замена загрузки без проверки этих параметров может не дать результата.
Умягчители воды
Содержат ионообменную смолу, которая заменяет ионы кальция и магния на ионы натрия. Система защищает бойлеры, котлы, нагревательные элементы, сантехнику и трубопроводы от накипи. Для восстановления рабочей ёмкости смолы выполняется регенерация раствором таблетированной соли, поэтому в комплект входят управляющий клапан и солевой бак.
Если требуется не только оборудование, но и подключение, настройка регенерации и запуск, воспользуйтесь услугой установки умягчителя воды.
Угольные колонны
Активированный уголь применяют для снижения содержания свободного хлора, посторонних запахов, привкуса и части органических соединений. Перед углём желательно удалять механические примеси и железо. Для воды со скважины необходимо учитывать микробиологические риски: угольная загрузка не заменяет обеззараживание и лабораторный контроль.
Фильтры коррекции pH
Загрузки на основе кальцита, доломита или других нейтрализующих материалов применяют для повышения низкого pH и снижения коррозионной активности воды. При подборе учитывают щёлочность, углекислоту, исходный pH и рост жёсткости после контакта с материалом.
Комплексные и многокомпонентные системы
Специализированные смеси могут одновременно снижать жёсткость, железо, марганец и часть органических загрязнений, но только в пределах, указанных производителем материала. Нельзя произвольно смешивать загрузки с разной плотностью, химией регенерации и скоростью обратной промывки. При сложной воде надёжнее разделить задачи между несколькими колоннами.

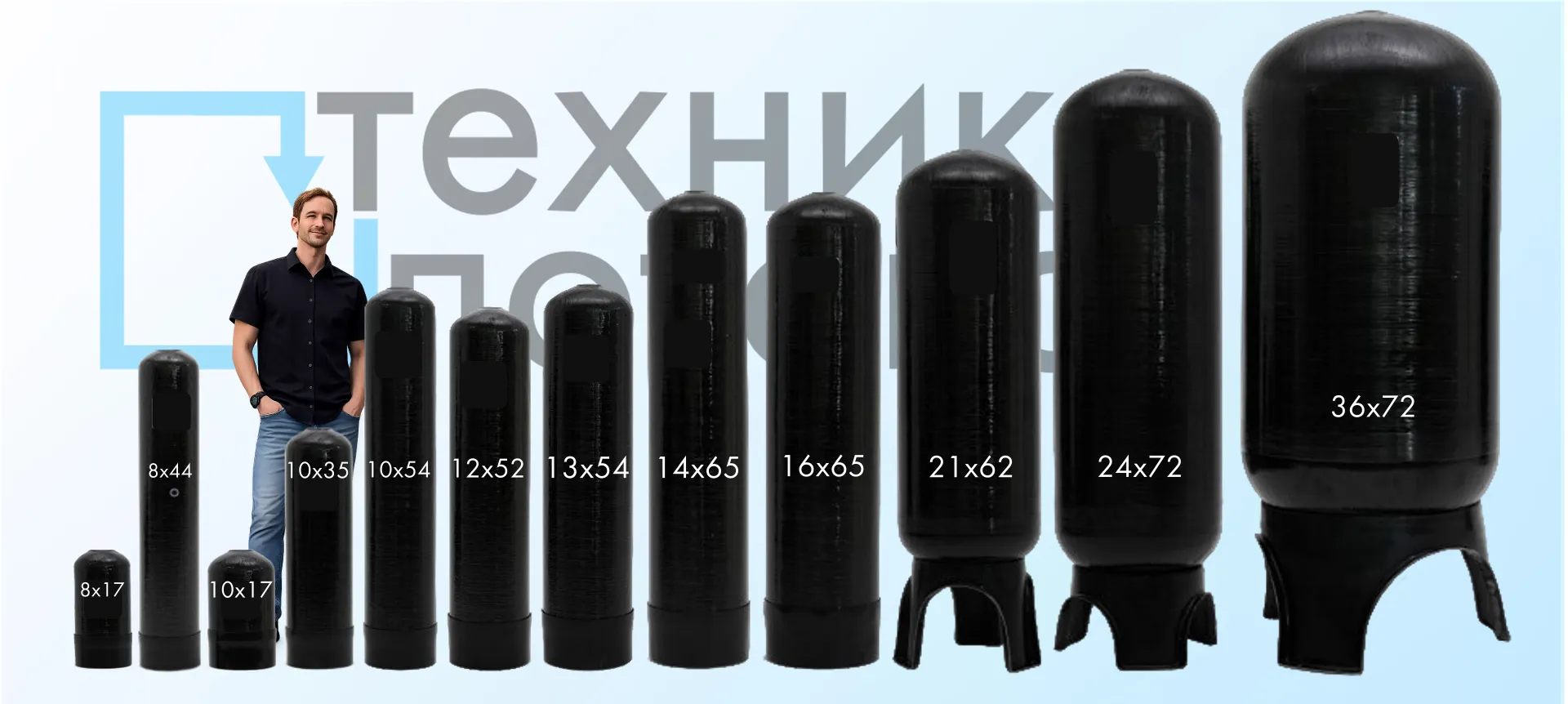

Размеры бытовых и малых коммерческих фильтрующих колонн
Таблица помогает сравнить физические размеры корпусов, но не заменяет инженерный расчёт. Внутренний объём приведён по спецификациям Pentair Structural как ориентир. У корпусов Canature и других производителей значения могут отличаться.
| Типоразмер | Номинальный диаметр | Высота корпуса с основанием | Внутренний объём | Типичная рабочая загрузка* | Где применяется |
|---|---|---|---|---|---|
| 0844 | 8″ / около 203 мм | около 1130 мм | около 33 л | обычно 20–25 л | небольшой расход, дача, компактная система |
| 1035 | 10″ / около 254 мм | около 902 мм | около 39 л | обычно 25–30 л | ограниченная высота помещения, малый объект |
| 1054 | 10″ / около 254 мм | около 1383 мм | около 62 л | обычно 37–50 л | частный дом, умягчение, осадочная или сорбционная очистка |
| 1252 | 12″ / около 305 мм | около 1346 мм | около 84 л | обычно 50–65 л | дом с повышенным пиковым расходом, малый бизнес |
| 1354 | 13″ / около 330 мм | около 1380 мм | около 102 л | обычно 60–75 л | коттедж, HoReCa, более высокая грязевая или солевая нагрузка |
| 1465 | 14″ / около 356 мм | около 1679 мм | около 144 л | обычно 85–100 л | крупный дом, кафе, небольшое производство |
| 1665 | 16″ / около 406 мм | около 1682 мм | около 186 л | обычно 110–125 л | коммерческий объект или система с увеличенной фильтрующей площадью |
* Диапазоны загрузки приведены для первичной ориентации. Допустимый объём зависит от плотности, расширения слоя при промывке, подложки, конструкции распределительной системы и требований производителя материала.
Почему колонна 1054 стала самым распространённым размером
Корпус 1054 компактен, совместим с распространёнными клапанами и вмещает объём загрузки, достаточный для многих бытовых задач. Но популярность размера не означает, что он подходит каждому дому. Для материала, требующего интенсивной обратной промывки, ограничением может стать дебит скважины или насос. При высоком пиковом расходе площадь сечения 1054 может оказаться недостаточной, даже если объёма загрузки формально хватает.
Коммерческие и промышленные корпуса 1865–3672
Начиная примерно с 18″, корпус, клапан, дистрибьютор и трубопровод подбирают как единую гидравлическую систему. Для крупных баллонов особенно важны гибкие соединения, крепление основания, защита от вакуума, доступ для загрузки материала и возможность подать требуемый промывочный поток.
| Типоразмер | Диаметр | Высота с типовым основанием | Ориентировочный внутренний объём | Применение |
|---|---|---|---|---|
| 1865 | 18″ / около 457 мм | около 1702 мм | около 242 л | прачечная, автомойка, HoReCa, коммерческое умягчение |
| 2162 | 21″ / около 533 мм | около 1702 мм | около 318 л | производственные и коммунальные системы средней мощности |
| 2472 | 24″ / около 610 мм | около 1884 мм | около 447–450 л | коммерческая и промышленная водоподготовка |
| 3072 | 30″ / около 762 мм | около 2004 мм | около 708 л | промышленная фильтрация и умягчение |
| 3672 | 36″ / около 914 мм | около 2042 мм | около 999 л | высокопроизводительные промышленные линии |
Рабочую загрузку для промышленных корпусов нельзя принимать равной полному объёму баллона. Над фильтрующим слоем оставляют свободное пространство для его расширения при обратной промывке. Требуемый запас определяют по паспорту конкретного материала.
Как правильно рассчитывают производительность колонны
1. Определяют пиковый расход воды
Колонну выбирают не только по среднесуточному потреблению, но и по количеству одновременно работающих точек. Например, душ, кухонный смеситель и умывальник могут кратковременно потреблять суммарно около 1,0–1,4 м³/ч. Если система рассчитана только по количеству проживающих, во время пика появится падение давления или ухудшится качество очистки.
2. Рассчитывают площадь сечения корпуса
Площадь фильтрующего слоя рассчитывают по формуле:
S = π × D² / 4
Для корпуса 1054 с номинальным диаметром 0,254 м площадь сечения составляет примерно 0,0507 м².
3. Проверяют рабочую скорость конкретной загрузки
Расход через колонну связан с площадью и допустимой скоростью фильтрации:
Q = S × v
Если паспорт материала допускает рабочую скорость 20 м/ч, ориентировочный расход через 1054 составит около 1,0 м³/ч. При 30 м/ч — около 1,5 м³/ч. Это пример расчёта, а не универсальная характеристика корпуса: для разных загрузок допустимые скорости различаются.
4. Обязательно рассчитывают обратную промывку
Во время промывки поток идёт снизу вверх и расширяет фильтрующий слой. Требуемый расход определяют по площади корпуса и паспортной скорости обратной промывки. Если насос или скважина не способны обеспечить этот поток, материал постепенно слёживается, загрязняется и перестаёт работать по всей глубине.
5. Проверяют управляющий клапан и трубопровод
Даже правильно рассчитанный корпус будет ограничен слишком маленьким клапаном, узким байпасом, длинной дренажной линией или недостаточным диаметром труб. Для коммерческих систем учитывают гидравлическое сопротивление всей сборки, а не только номинальный размер патрубка.
Пошаговый алгоритм подбора фильтрующей колонны
- Сдать анализ исходной воды. Минимальный набор показателей зависит от источника, но обычно учитывают жёсткость, железо, марганец, pH, мутность, цветность, перманганатную окисляемость, аммоний и сероводород. Для питьевого использования требуется отдельная оценка микробиологии и других показателей.
- Определить задачу. Нужно понять, требуется ли защита техники, снижение железа, устранение запаха, подготовка воды для производства или получение питьевой воды. Одна технология не решает все задачи.
- Рассчитать пиковый и суточный расход. Учитывают количество санузлов, душей, ванн, стиральных и посудомоечных машин, особенности HoReCa или производства.
- Проверить источник. Важны давление, производительность насоса, дебит скважины, объём гидроаккумулятора и возможность подать воду на обратную промывку без остановки других потребителей.
- Выбрать технологию и загрузку. Материал подбирают по химическому составу воды, допустимой скорости фильтрации, рабочей ёмкости и условиям регенерации.
- Рассчитать площадь и объём слоя. Проверяют рабочий расход, контактное время, ресурс между регенерациями и свободный объём для расширения материала.
- Подобрать клапан. Он должен обеспечить сервисный и промывочный расходы, корректный цикл регенерации и подходящий способ управления — по времени, объёму или внешнему сигналу.
- Проверить место монтажа. Учитывают высоту с клапаном, возможность снять клапан, размеры солевого бака, доступ к дренажу, электропитание и защиту от замерзания.
- Проверить воду после запуска. Настройку подтверждают контрольным анализом или измерением целевых показателей после выхода системы на рабочий режим.
Заказать исходное исследование и подбор оборудования можно на странице анализа воды под ключ.
Какую схему выбирают при разных проблемах воды
| Проблема | Возможная схема | Что обязательно проверить |
|---|---|---|
| Песок, ил, высокая мутность | предварительная механика + осадочная колонна | размер частиц, мутность, промывочный расход |
| Жёсткая вода без значимого железа | механическая защита + умягчитель | жёсткость, натрий после умягчения, расход соли |
| Растворённое железо и марганец | окисление или аэрация + обезжелезивание | pH, железо, марганец, сероводород, органика |
| Железо вместе с высокой жёсткостью | обезжелезивание + умягчение либо проверенная комплексная загрузка | пределы применения материала и последовательность ступеней |
| Хлор, запах, органические примеси | предварительная очистка + угольная колонна | железо, мутность, микробиология, ресурс угля |
| Питьевая вода на кухне | магистральная подготовка + отдельная система обратного осмоса | анализ исходной и очищенной воды |
Ручной или автоматический клапан
Ручное управление
Энергонезависимый клапан не требует подключения к электросети, но пользователь должен самостоятельно переключать режимы и соблюдать продолжительность промывки или регенерации. Такой вариант подходит только там, где ручное обслуживание действительно будет выполняться вовремя.
Автоматическое управление
Автоматический клапан запускает промывку по времени, объёму очищенной воды или внешнему сигналу. Для умягчителя предпочтительно объёмное управление: система регенерируется с учётом фактического расхода. При выборе проверяют пропускную способность клапана, число стадий, программируемые интервалы и наличие сервисной поддержки.
Когда нужна схема Duplex
На объектах, где подачу подготовленной воды нельзя прерывать во время регенерации, применяют две колонны с попеременной работой. Пока одна находится в сервисе, вторая промывается или остаётся в резерве. Такое решение актуально для гостиниц, прачечных, предприятий и некоторых объектов HoReCa.
Что предусмотреть до монтажа колонной системы
- ровное и прочное основание, рассчитанное на массу заполненного водой корпуса;
- положительную температуру и защиту от прямого солнца;
- высоту корпуса, клапана и не менее 200–400 мм сервисного пространства сверху;
- доступ к горловине для загрузки и выгрузки фильтрующего материала;
- дренаж, способный принять расчётный промывочный поток;
- электропитание для автоматического клапана, компрессора или дозирующего оборудования;
- байпас и запорную арматуру для обслуживания без полного отключения объекта;
- манометры или точки контроля давления до и после системы;
- защиту от вакуума, если он может возникнуть в трубопроводе;
- гибкие соединения для крупных коммерческих корпусов;
- место для солевого бака, реагента и безопасного доступа обслуживающего специалиста.
Компания «Техника потока» выполняет монтаж систем фильтрации, сборку байпаса, подключение дренажа, настройку клапанов и запуск оборудования. Примеры выполненных работ представлены в разделе проектов очистки воды для частных домов.
Типичные ошибки при выборе фильтрующей колонны
- Покупка без анализа воды. По цвету, запаху и накипи невозможно точно определить технологию.
- Подбор только по количеству проживающих. Не учитываются одновременные водоразборы и пиковый расход.
- Указание одной производительности для любого наполнителя. Разные материалы работают при разных скоростях.
- Игнорирование обратной промывки. Большой корпус может оказаться несовместимым с насосом и дебитом скважины.
- Заполнение баллона почти до верха. Загрузке не хватает пространства для расширения и качественной промывки.
- Смешивание несовместимых материалов. Слои разделяются, вымываются или регенерируются неправильно.
- Слишком маленький клапан или байпас. Появляется падение давления и ограничивается промывочный поток.
- Отсутствие дренажа и сервисного доступа. Обслуживание становится сложным или небезопасным.
- Ожидание питьевой воды после одной колонны. Магистральная водоподготовка и питьевая очистка решают разные задачи.
- Отсутствие контрольной проверки после запуска. Без неё нельзя подтвердить правильность технологии и настроек.
Обслуживание и срок работы загрузки
Срок службы фильтрующего материала нельзя назначить только по календарю. Он зависит от качества исходной воды, фактической нагрузки, правильности промывки, режима регенерации и санитарного состояния системы. Во время обслуживания проверяют давление, расход в дренаж, состояние клапана и инжектора, герметичность, качество соли, параметры воды до и после фильтра.
Если смола потеряла рабочую ёмкость, загрязнена железом или разрушена, может потребоваться замена ионообменной смолы. Простая досыпка материала не устраняет причину ускоренного износа, поэтому сначала необходимо проверить настройки и состав воды.
Как заказать подбор колонной системы
Для расчёта подготовьте анализ воды, сведения об источнике, производительность насоса, давление, количество точек водоразбора, суточное потребление и размеры места установки. Специалисты «Техники потока» подберут технологию, типоразмер корпуса, фильтрующий материал, клапан и схему подключения для частного дома, HoReCa или производственного объекта.
Нужен расчёт системы?
Позвоните: +(373) 779 14111 или 68 510902. Работаем с объектами в Тирасполе, Бендерах, Кишинёве, по ПМР и Молдове.
Частые вопросы о фильтрующих колоннах
Какой размер колонны выбрать для частного дома?
Размер выбирают по пиковому расходу, типу загрузки, анализу воды и доступному промывочному потоку. Корпус 1054 часто подходит для бытовых задач, но не является универсальным решением для любого дома.
Сколько загрузки помещается в колонну 1054?
Обычно применяют около 37–50 л рабочего материала, но точное количество зависит от его плотности, требуемой подложки и расширения при промывке. Полный объём корпуса нельзя заполнять загрузкой.
Что лучше: 1054 или 1252?
1252 имеет большую площадь сечения и может вместить больше материала, но требует более высокого промывочного расхода. Если насос не обеспечивает обратную промывку, увеличение корпуса ухудшит, а не улучшит работу системы.
Можно ли подобрать колонну без анализа воды?
Надёжно — нет. Внешние признаки не показывают точное содержание растворённого железа, марганца, солей жёсткости, органики и других примесей.
Можно ли смешать несколько загрузок в одном корпусе?
Только если такая комбинация предусмотрена технологией и подтверждена производителем. Материалы с разной плотностью, скоростью промывки и способом регенерации могут быть несовместимы.
Почему важна производительность насоса?
Насос должен обеспечить не только бытовое потребление, но и интенсивную обратную промывку. Недостаточный поток не расширяет слой и не удаляет накопленные загрязнения.
Нужен ли дренаж для фильтрующей колонны?
Для промывной или регенерируемой колонны дренаж обязателен. Его пропускную способность и способ отвода воды рассчитывают по максимальному расходу конкретной стадии промывки.
Можно ли установить колонну в неотапливаемом помещении?
Только при гарантированной защите от замерзания. Замёрзшая вода может повредить корпус, клапан, фитинги и распределительную систему.
Делает ли колонная система воду питьевой?
Не обязательно. Колонна решает определённые задачи магистральной подготовки. Для питьевой воды обычно применяют отдельную финишную систему и подтверждают качество анализом.
Когда вместо одной колонны нужны две или три?
Несколько ступеней нужны, когда загрязнения требуют разных процессов: например, предварительного окисления, обезжелезивания, умягчения и сорбционной очистки. Разделение позволяет настроить каждую колонну под свой материал и режим промывки.
Источники технических данных
- Pentair Structural Polyglass Vessels Specification Sheet — размеры и объёмы корпусов 0844–1665.
- Pentair Structural Composite Pressure Vessels Specification Sheet — коммерческие корпуса и требования к монтажу.
Таблицы предназначены для предварительного сравнения. При комплектации системы приоритет имеют паспорт конкретного корпуса, технический лист фильтрующего материала и расчёт проектировщика.
